組裝式六邊形鋁制內浮盤

日期:2017-10-21 / 人氣:8772


新型組裝式內浮結構特點:

◆ 特有的蛛網狀六邊形結構
新型式內浮采用了特有的蛛網狀仿生六邊形結構,因而在使用相同總量的材料時,其結構強度大、穩定性好。

◆ 小尺寸多浮子分布,增加運行可靠性
采用比其他廠家較小尺寸的浮子,因而浮子數量多,使浮子泄露造成整個浮盤的傾斜、卡盤現象,增大了浮盤的可靠性。

◆ 采用小尺寸的浮子,使浮子離面板之間的距離小,骨架下端在液面以下,因而骨架與骨架之間分割液面,使液面形成許多的小氣室。小氣室對運行中產生的液面波動有較好的阻尼作用,吸收運動時產生的沖擊,確保運行平穩。

◆ 外圈浮子集中分布,保證密封運行可靠、平穩新型組裝式內浮采用了獨特的浮子布置形式,其中,在外圈、沿周邊密封帶附近,均勻設置了多個浮子,使密封帶受力 均勻,用于克服浮盤在運行過程中產生的密封與罐壁之間的摩擦,同時也增加了密封帶附近的結構鋼度,從而保證了浮盤密封帶的運行安全。不會出現卡盤現象。

采用特制鋁管作為浮子管
新型組裝式浮盤專門定制,采用了用于浮子的鋁合金管,因而無軸向焊縫,減少了泄露的可能性。

節能、降耗
節能效果顯著,可達到 98% 以上,浮盤設計確保油氣空間最小,有效減少了介質的蒸發量,降耗率達到 98% 。使用安全,減少環境污染。

儲罐利用率高
由于油氣空間小 ,一般低于 90MM ,整個結構只有 300MM 厚,因此相比較其他浮盤增加了儲罐空間,提高儲罐的儲存利用率。

安全簡易、迅速、維修成本低
浮盤安裝用螺栓連接,無需焊接,特別適用于改造罐;零部件實現模具化、標準化生產,互換性能好。

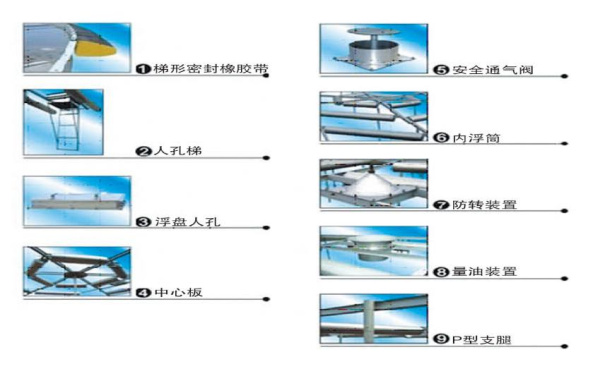

浮子:采用鋁合金板、冷拔成形的無縫鋁管制成浮筒,確保浮筒不會漏油,其浮力設計超過浮盤總重量的兩倍。

組合骨架:標準化的鋁合金組合骨架,邊緣板設計確保浸入儲液中≥ 100mm 。

防轉機構:用垂直張緊的不銹鋼鋼絲繩索,使浮盤維持在中心位置,防旋轉裝置安裝在浮頂邊緣,增大翻轉力矩,有效防止浮盤旋轉及傾斜。

通氣閥:按 API 標準 H.6.2 設計的排氣閥排放面積不小于 0.8 ㎡,并能根據罐內壓力自動開關調節

浮盤人孔:人孔設計開啟自如,保證安裝,維修人員順利地自由上下,周邊用符合介質條件的密封條密封,下框浸入液面不小于 100mm , 密封效果良好。

支腿 / 可調支腿:浮盤下部設有符合安裝,維修時用以支撐的支腿,支腿條用鋁合金管材制作,分布均勻 ,其承載能力大于浮盤臨界壓力,并可根據罐底結構自由調整高度。

量油孔:根據儲罐計量方式的要求進行設計、制造,其下部浸入液面不小于 100mm , 上部有彈性橡膠膜封閉。


?
